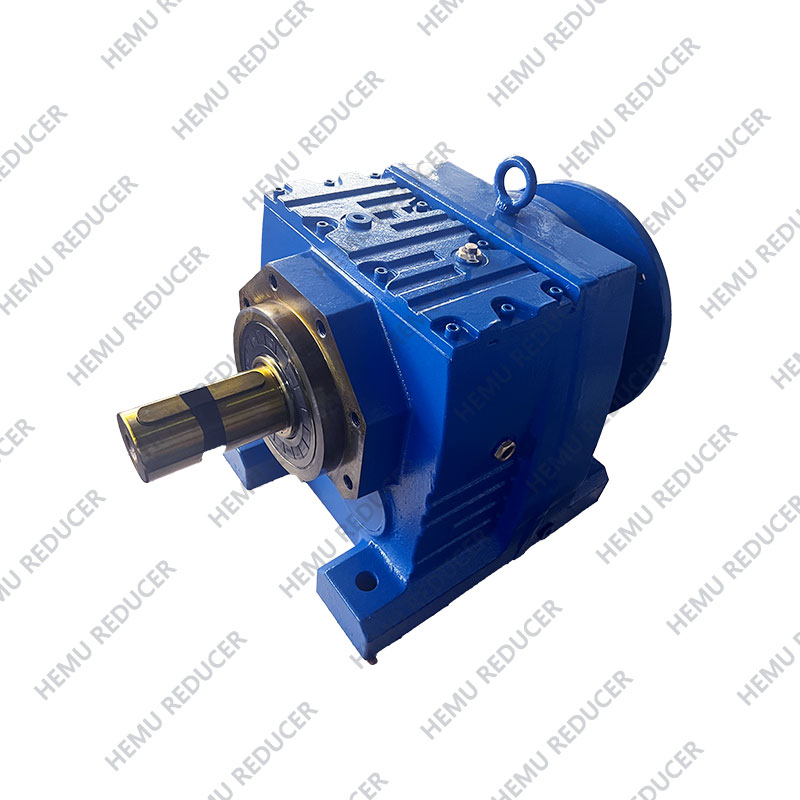

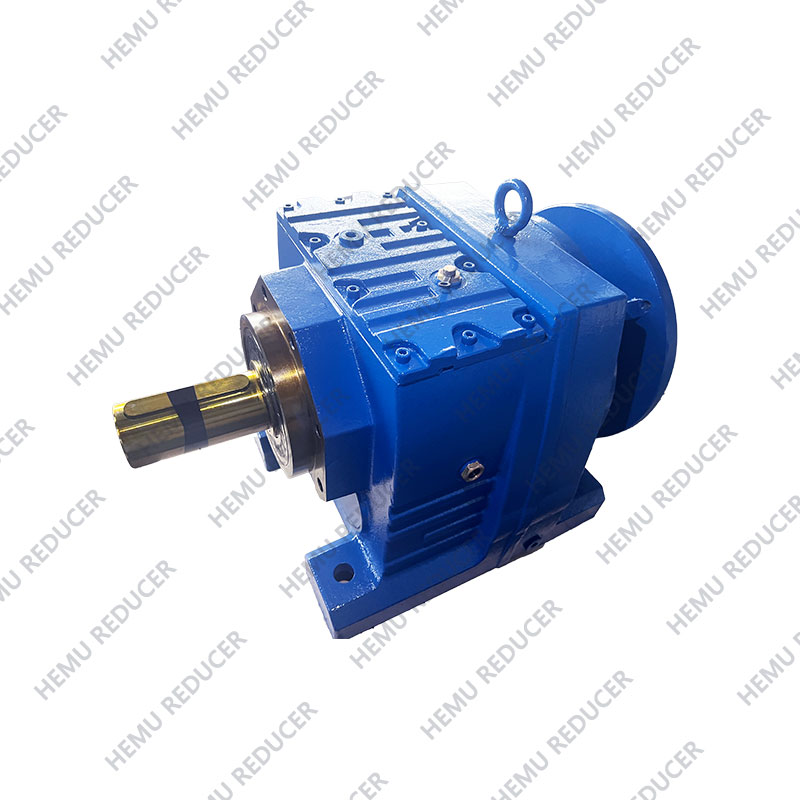

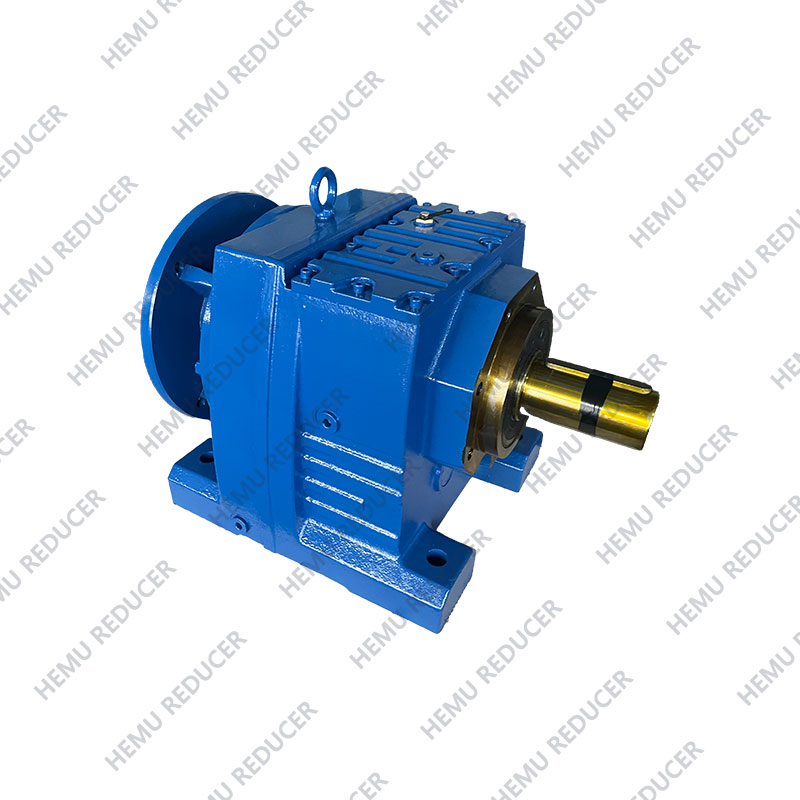

Projeto da caixa de engrenagens helicoidal em linha da série HR:Oferta de engrenagens helicoidais
maior eficiência de transmissão e menor ruído em comparação com engrenagens de dentes retos, tornando
tornando-os adequados para cenários de aplicações pesadas e de alta velocidade.
Estrutura compacta:As caixas de engrenagens helicoidais em linha da série HR são
geralmente projetado de forma compacta para economizar espaço de instalação, adequado para
aplicações com restrição de espaço.
Alta Rigidez:As caixas de engrenagens helicoidais em linha da série HR são feitas de
materiais de alta resistência com alta rigidez e durabilidade, capazes de
suportando grandes cargas radiais e axiais.
1. Alto design modular
2. Alto suporte de carga, transmissão estável e baixo nível de ruído.
3.Excelente vedação, ampla gama de aplicações industriais.
4.Alta eficiência e economia de energia.
5. Economize custos e baixa manutenção.
1. Porto e envio
2.Talha e transporte
3. Energia elétrica
4. Mineração de carvão
5.Cimento e construção
6. Indústria leve e de papel
7. Indústria química e proteção ambiental.
| Material de habitação | Ferro fundido/ferro dúctil |
| Dureza da carcaça | HBS190-240 |
| Material da engrenagem | Aço de liga 20CrMnTi |
| Dureza superficial das engrenagens | HRC58°~62° |
| Dureza do núcleo da engrenagem | HRC33~40 |
| Material do eixo de entrada/saída | Aço de liga 42CrMo |
| Dureza do eixo de entrada/saída | HRC25~30 |
| Precisão de usinagem de engrenagens | Moagem precisa, grau 6 ~ 5 |
| Óleo lubrificante | GB L-CKC220-460, Concha Omala220-460 |
| Tratamento térmico | Têmpera, cimentação, têmpera, etc. |
| Eficiência | 94%~96% (depende do estágio de transmissão) |
| Ruído (MÁX.) | 60~68dB |
| Temperatura. Subir (MÁX.) | 40°C |
| Temperatura. Subida (petróleo) (MÁX) | 50°C |
| Vibração | ≤20µm |
| Retaliação | ≤20Arcmin |
| Marca de rolamentos | Rolamento de marca superior da China, HRB/LYC/ZWZ/C&U. Ou outras marcas solicitadas, SKF, FAG, INA, NSK. |
| Marca do selo de óleo | NAK --- Taiwan ou outras marcas solicitadas |
| Tamanho | Diâmetro sólido do eixo. (mm) |
Altura central (mm) |
Diâmetro do flange de saída. (mm) |
Poder (kw) |
Razão | Torque permitido (N.M) |
Peso (KGS) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3,83-74,84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3,00 | 3,33-134,82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4,29-199,81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0,18-11,00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0,55-22,00 | 5,36-246,54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4,49-289,74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2h20-45h00 | 5.06-249.16 | 4300 | 153 |
